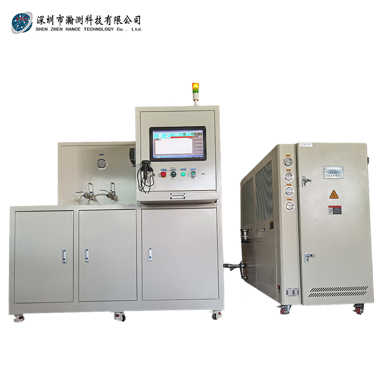

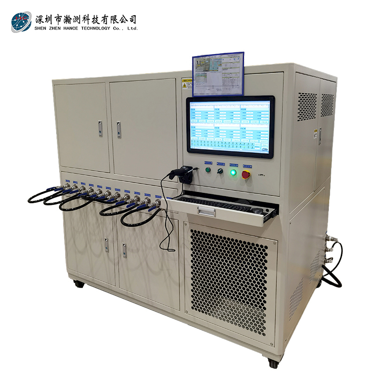

- 液冷板流量流阻试验机
- 【简述】：液冷板流量流阻试验机
Ø 试验所需的流量可参数设定；设定参数后可一键完成试验；
Ø 采用流量流阻专用测试软件，采用LAB-VIEW编写的专用测试软件，成熟稳定无缺陷，可实时数据显示；可输出打印实验报告，可与OFFICE办公软件兼容，可编程试验报告，让用户可依据自己的特点设计编排；
Ø 系统根据标准的消防产品自动调节流量和压力，达到标准要求，试验快速完成；
Ø 有数据库管理系统,可根据不同试验产品建立规格、参数、试验流程等信息模板；配置扫码枪，信息由扫码枪扫码获得；
Ø 进行传感器量程、零点校验功能，整个试验过程均可在计算机上操作完成，上位机主要完成图形处理、数据处理、数据管理，下位机根据上位机的指令完成试验过程。
Ø 各试验数据可保存并回放，可以自动生成试验报告并打印，可与OFFICE办公软件兼容，可编辑试验报告，并去除系统中采集的无效时间段的试验数据；
- 【系列】：新能源行业
1.1 设备功能
1).系统可以自动记录测试的结果（包含对应实时压力、实时流量、实际流量，产品流阻值（压降值），产品进出口温度、介质箱温度等）并可以导出报告；
2).系统可以编辑液冷板流阻公式：软件应有修正系数功能，以消除软管接头等因素带来的压降影响，用户可以自行编辑液冷板流阻（压降）计算公式；
3).显示屏可以显示产品编码、实时流量、产品流阻值（压降值）、产品进口压力、产品进出口温度、测试时间、流量稳定时间等数据；
4).设置的流量值稳定后，系统需要有提示流量已稳定；
5).软件实时记录流量-压差曲线，可手动操作机台动作，可放大预览结果，历史预览等；
6).产品工装好后，设置参数------自动测试-----产品吹气-----自动记录测试数据保存试验结果 -----取出产品；
7).配置循环水过滤器；
8).水泵：接触液体材质 316不锈钢；
9).所有循环管路：304不锈钢（确保所有接触液体部位不会生锈）；
10).产品测试完后，测试设备通过吹扫功能在试验结束后，推动液冷板内的介质排回介质箱，介质回介质箱可循环使用，且水不能到处飞溅，空气还可以带走冷水板内部水。
11).操作界面
Ø 要求设备操作界面与电脑系统操作界面同时具备以下功能，电脑关机状态下不影响测试系统测试；
Ø 电源开关: 状态选择（启动/停止）；
Ø 循环水泵：状态选择（启动/停止），进水流量调节扭；
Ø 界面显示： 进水流量、进水压力、进出水压差；
Ø 测试系统指示灯：指示灯三个，系统运行、系统报警、系统中跳闸。
1.2 设备特点
1).模拟试件在运行中的实际工况，可按标准要求对被测试件进行额定流量下的压差功能测试。设备可根据流量逐级设置，系统自动调节达到设定流量，测试工件的进口压力，进出口压差，操作简单方便；
2).设备具有试验数据的自动采集、存储和处理功能，自动建立试验数据库，数据可随时查询和长期保存。
3).设备具有报表生成功能，已完成试验可调出数据生成报表。
4).设备具有记录当次试验出现的故障时间与性质、操作人员的操作进行记录功能。
5).设备具有相当完整的安全功能。
6).具有异常情况声光报警等安全功能装置；
7).电源缺相、欠压、过压、相序保护功能；
8).试验过程通过界面设定，由程序控制，试验结束或异常时自动停机。
9).试验流量可以在允许范围内自行设定，压力、温度、流量、压差值实时检测。
10).计算机监控系统由PC机与控制器上下两级控制系统组成，上位机通过通信协议向下位机发送指令，下位机根据接受到指令启动设备，使整套设备处于完全脱离于上位机控制的状态下独立运行，同时不断将获取的试验数据上传给上位机。这样整套设备可以处于长时间稳定状态下运行。
11).结构设计采用统一风格，设备整体外观协调且美观大气。
